I condizionatori sono ormai sempre più presenti nelle nostre case grazie alla propria capacità di raffrescare gli ambienti in estate e di riscaldare in inverno.
Quando sono utilizzati con la funzione di pompa di calore forniscono anche un’alternativa green e a volte più economica del riscaldamento tradizionale.
Perché un impianto di condizionamento continui a operare in maniera efficiente nel tempo, è necessario però effettuare una corretta manutenzione nel tempo che consiste nella pulizia dei filtri e delle parti mobili, ma anche nel controllo del livello di gas refrigerante nel circuito.
Spesso infatti, i condizionatori raffreddano meno o addirittura smettono di funzionare se non hanno un livello sufficiente di gas nel circuito. In questo caso è molto probabile che ci sia una perdita e che il gas sia diminuito o addirittura fuoriuscito completamente.
Per determinare i corretti livelli di gas nel condizionatore ma in qualsiasi impianto refrigerante come un frigorifero domestico o una cella frigo industriale, si usano i manometri che spesso offrono anche la possibilità di controllare la temperatura, attraverso delle apposite sonde termiche.
Questi apparecchi impediscono al gas di raggiungere livelli critici, misurando e gestendo scenari di alta e bassa pressione del condizionatore.
I manometri sono strumenti essenziali nel mondo dell’ingegneria e della fisica, utilizzati per misurare la pressione di gas e liquidi in vari contesti. Questi strumenti forniscono informazioni cruciali per garantire il corretto funzionamento di apparecchiature e sistemi, e sono ampiamente impiegati in settori come l’industria, l’automazione, la ricerca scientifica e la manutenzione di impianti.
Il manometro per condizionatore è uno strumento fondamentale nell’ambito dell’HVAC (Heating, Ventilation, and Air Conditioning), in quanto consente di misurare e regolare la pressione del refrigerante all’interno del sistema.
Questi manometri come detto, sono progettati per fornire informazioni cruciali sullo stato del fluido refrigerante e permettono agli operatori di mantenere le condizioni ottimali per il funzionamento del condizionatore.
I manometri per condizionatori sono spesso dotati di due scale di misurazione, una per la pressione dell’alta parte (High Side) e una per la pressione della bassa parte (Low Side) del sistema di refrigerazione. Questo è essenziale per ottenere una visione completa delle condizioni del refrigerante.
Altra caratteristica di questi manometri è la presenza di Valvole di accesso rapido che consentono agli operatori di collegare facilmente i manometri al sistema di condizionamento, semplificando il processo di misurazione e regolazione delle pressioni e di schermi digitali, che forniscono letture più precise e talvolta offrono funzionalità aggiuntive, come la registrazione dei dati o l’allarme in caso di anomalie.

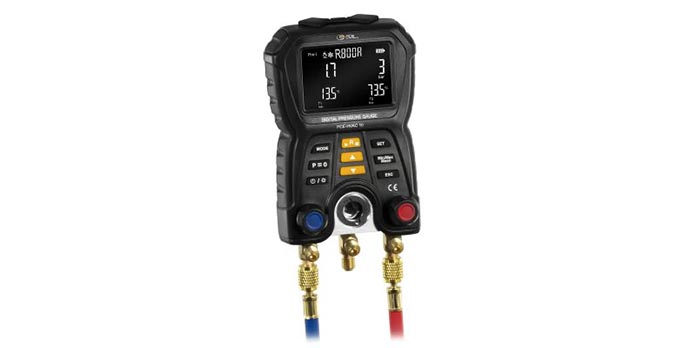

Un esempio di manometro di questo tipo e che si contraddistingue per la sua struttura robusta in metallo è costituito dal modello PCE-HVAC 10 della nota azienda PCE Instruments, ideale per il lavoro quotidiano di manutenzione degli impianti di condizionamento e pompe di calore con il quale è possibile determinare la pressione e la temperatura.
La misurazione con questo manometro digitale viene effettuata tramite tubi e 2 sensori di temperatura NTC inclusi nel contenuto della spedizione. E’ possibile misurare un range di pressione che va da -1 a +60 bar e temperatura da -10 a +200 °C
Questo manometro è particolarmente efficiente e completo. Studiato appositamente per la misurazione dei gas refrigeranti, ha in memoria una lista di 83 gas di questo tipo che è possibile selezionare e visualizzare molto facilmente nella parte superiore dello schermo
Il blocco valvole in metallo con 3 connessioni rende il lavoro di misurazione più semplice e veloce. Il dispositivo è dotato di un gancio che garantisce una presa sicura durante la misurazione. Il manometro digitale è alimentato da 4 batterie AA da 1,5 V.
Il manometro digitale è ideale per la messa in servizio di impianti, nonché per lavori di assistenza e manutenzione.
Le altre funzioni del dispositivo, come la modalità automatica della pompa di calore, che elimina la necessità di sostituire i tubi a pressione con i refrigeranti per la misurazione, e la funzione di prova di tenuta con compensazione della temperatura, facilitano notevolmente il lavoro sugli impianti di refrigerazione e anche nelle pompe di calore.
Con il manometro PCE-HVAC 10 è possibile quindi rispondere alle seguenti esigenze con un unico strumento:
Verifica della pressione: I manometri vengono utilizzati per controllare la pressione del refrigerante sia nella parte ad alta che in quella a bassa pressione del sistema. Questo è cruciale per garantire un funzionamento efficiente e sicuro del condizionatore.
Individuazione di eventuali perdite: Variazioni anomale della pressione possono indicare la presenza di perdite nel sistema di refrigerazione. I manometri aiutano gli operatori a individuare e risolvere eventuali problemi di tenuta.
Ricarica del refrigerante: Nel corso del tempo, il livello di refrigerante nel sistema può diminuire. I manometri sono utilizzati durante il processo di ricarica per garantire che il sistema sia riempito con la quantità corretta di refrigerante.
Manutenzione e diagnostica: I manometri sono strumenti fondamentali durante le operazioni di manutenzione e diagnostica del sistema di condizionamento, consentendo agli operatori di identificare rapidamente eventuali problemi e prendere le misure necessarie.
In sintesi, il manometro per condizionatori PCE svolge un ruolo essenziale nel monitorare e regolare le pressioni del refrigerante nei sistemi HVAC. Questi strumenti forniscono agli operatori le informazioni necessarie per garantire un funzionamento ottimale e affidabile del condizionatore, contribuendo così al comfort ambientale e alla efficienza energetica.
Specifiche tecniche
Temperatura | Sensore NTC | |
Range di misura | -10 … +200 °C |
Risoluzione | 0,1 °C |
Precisione | ±(1 °C + 1 digit) |
Pressione | |
Range di misura | -1 … +60 bar |
Risoluzione | 0,01 bar |
Precisione | ±0,5 % F.S. |
Altre specifiche | |
Unità di misura | MPa / kPa / psi / bar / ºC / °F |
Connessione | 3 x 7/16″ – UNF |
Display | LCD |
Liquido | Refrigerante (vedi manuale) |
Spegnimento automatico | 30 minuti |
Alimentazione | 4 x Batterie da 1,5 V tipo AA |
Lingua | Inglese |
Grado di protezione | IP42 |
Condizioni operative | 0 … +45 °C / +10 … 95% U.R. |
Condizioni di stoccaggio | -20 … +60 °C / +10 … 95% U.R. |
Dimensioni | |
– Dispositivo | 204 x 116 x 65 mm |
– Imballaggio | 345 x 275 x 105 mm |
– Lunghezza del tubo di pressione | 0,8 m |
– Lunghezza sensore di temperatura | 0,8 m |
Peso | |
– Dispositivo | 768 g |
– Con accessori inclusi | 2.185 g |
– Con imballaggio incluso | 2.271 g |
